    ご質問があったので、少し補足して再掲しておきます。
    --

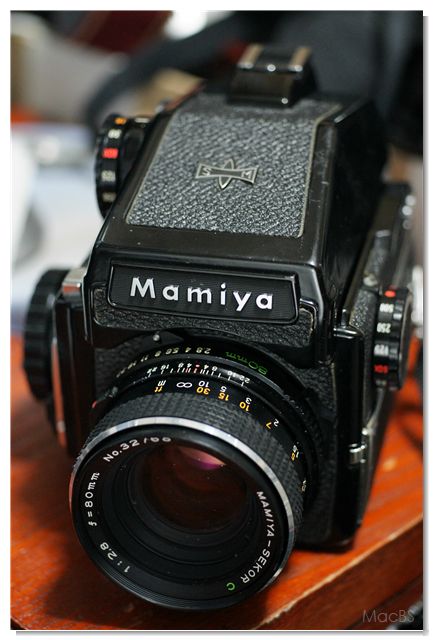

    マミヤの中判カメラ「M645」のファインダーがボロボロになっていたので、
    少し前に分解して修理してみました。

    実画像サイズ 433 x 640 ( 79 kB )
    Exif 情報
    モデル名 DSLR-A700
    ISO 感度 / 露出補正値 1600 / -0.7
    露出時間/絞り 1/20 秒 / F 2.8
    露出補正値 -0.7
    焦点距離 (35mm 換算) 50.0 mm (75 mm)
    全 Exif 情報表示…


    ファインダー部分は取り外せるようになっているんですが、これを開けて
    プリズムまでたどり着くには意外と手間がかかりました。
    特にファインダーを取り外すために用意されているボタンに、隠しネジが
    あって、ここが難関でした。

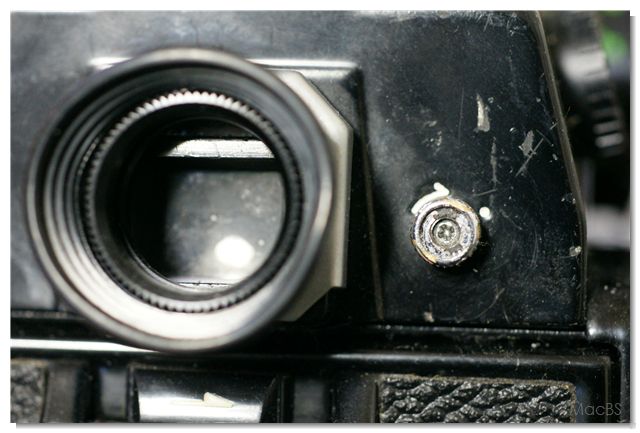

    隠しネジの位置はかなりわかりにくいので、写真で補足しておきますね。
    ファインダーの右側のつまみの中にネジが見えてると思います。

    実画像サイズ 640 x 433 ( 57 kB )
    Exif 情報
    モデル名 DSLR-A700
    ISO 感度 / 露出補正値 1600 / 0.0
    露出時間/絞り 1/10 秒 / F 3.5
    露出補正値 0.0
    焦点距離 (35mm 換算) 50.0 mm (75 mm)
    全 Exif 情報表示…


    開けてみると、プリズムの上にモルトがどっさり!
    この症状のカメラって、ほんとに多いですねぇ。
    当時はモルトが加水分解して、蒸着層を腐食するとは想像もしなかったんでしょうね。

    で、モルトを取り去ってみると、その部分だけ真っ暗に。
    さて、どうしようかなぁと色々物色して、部品取りに用意してあった
    一眼レフのミラーを取り外して、これをプリズムの上に載せました。

    実画像サイズ 640 x 433 ( 30 kB )
    Exif 情報
    モデル名 DSLR-A700
    ISO 感度 / 露出補正値 1600 / 0.0
    露出時間/絞り 1/30 秒 / F 3.5
    露出補正値 0.0
    焦点距離 (35mm 換算) 50.0 mm (75 mm)
    全 Exif 情報表示…


    まぁ完璧とはいいかねますが、そこそこ違和感なく見えるようになりました。

    露出計も動作してますが、精度はだいぶ怪しげ。
    プリズム腐食の影響もあるのか、2段くらいアンダーです。

    ウエストレベルなら、どうせ単体露出計が必要なわけですから
    参考になるだけでも十分かと。

    中判になると、どうも気構えてしまいますが、645なら、まだ少しは気楽かな。
    レンズも3本持ってますが、中間リングがあると、良いかもなぁ。


    マミヤM645用オート中間リング

    ともあれ、プリズム腐食は困ったもんだなぁ、というお話しなのでした。
